鋼管腳手架扣件萬能試驗機GB/T15831-2006

產品分類：電子萬能試驗機

產品概述：鋼管腳手架扣件試驗機，鋼管腳手架扣件萬能試驗機，鋼管扣件試驗機，腳手架試驗機

腳手架試驗機又稱GB/T15831-2006 鋼管腳手架扣件試驗機、GB 24911-2010 碗扣式鋼管腳手架構件試驗機JGT503-2016 承插型盤扣式鋼管支架構件試驗機 ?DB44T 1876-2016 輪扣式鋼管腳手架試驗機
一、機構介紹

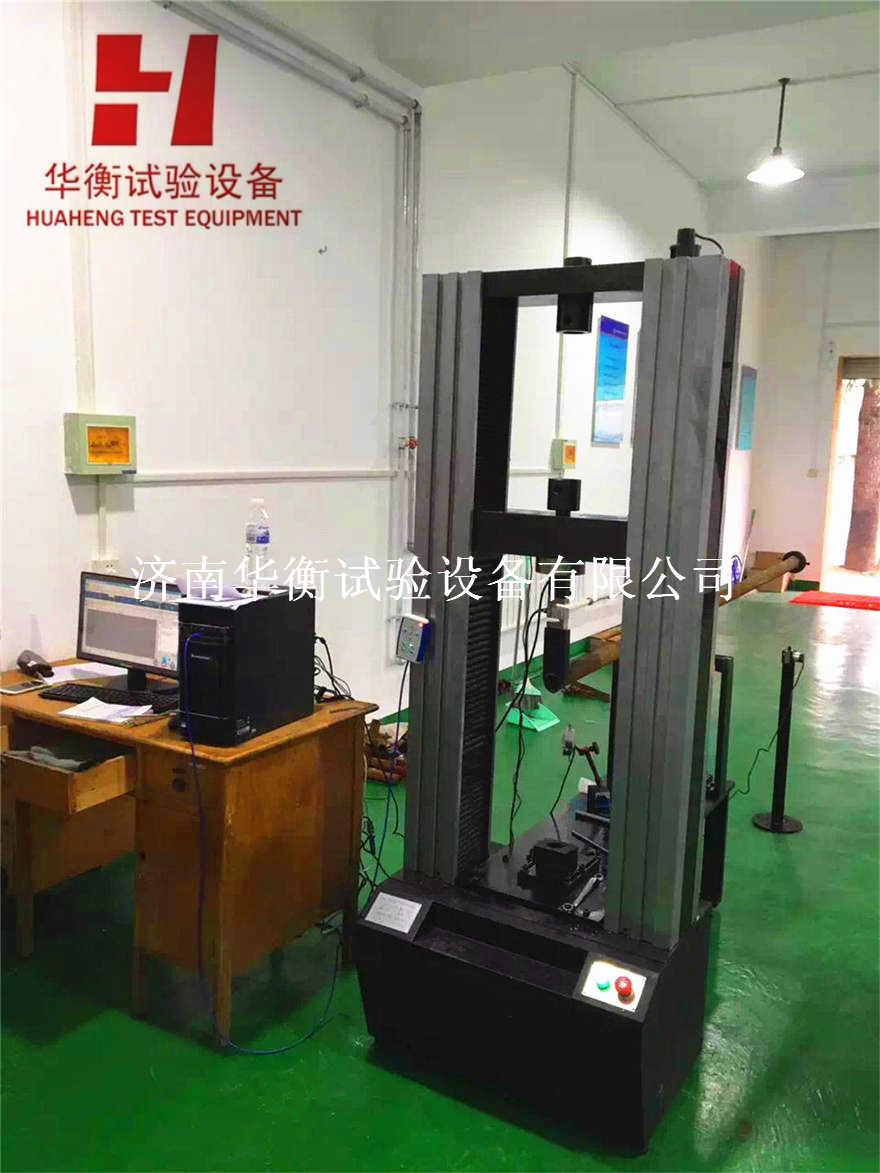

微機控制鋼管腳手架扣件萬能試驗機由主機、計算機控制系統及附具組成。符合GB/T15831-2006《鋼管腳手架扣件》中的各項要求。

采用雙空間結構，由交流伺服電機驅動，結合高精度傳感器，實現了套扣式鋼管腳手架試驗機的高精度、寬范圍、多功能的伺服控制。充分運用計算機技術對試驗機進行各種參數預置、自動測量、控制，數據處理，繪制各種曲線及打印等。

鋼管腳手架扣件試驗方法

1.對接扣件抗拉強度試驗

2.直角扣件抗滑移試驗

3.直角扣件抗破壞試驗

4.直角扣件扭轉剛度試驗

5.旋轉扣件抗滑移試驗

6.旋轉扣件抗破壞試驗

7.底座抗壓試驗

可選試驗項目

1、安全網力學輔具

2、安全帶力學輔具

4、其他拉伸、壓縮、彎曲、剪切輔具

三、主要技術指標

1.大試驗力：100kN；

2.試驗機等級：1級；

3.試驗力測量范圍：2%—100%FS

4.試驗力示值相對誤差：示值的±1%以內；

5.試驗力分辨力：大試驗力的1/±300000（全程分辨力不變）；

6.變形測量范圍：1%-100%FS；

7.變形示值相對誤差：示值的±0.5%以內；

8.變形分辨力：大變形量的1/±300000；

9.位移示值相對誤差：示值的±0.5%以內；

10.位移分辨力：0.01mm；

11.力控速率調節范圍：0.005-5%FS/S；

12.力控速率相對誤差：設定值的±1%以內；

13.變形速率調節范圍：0.02—5%FS/S；

14.變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

15.橫梁速度調節范圍：0.01—300mm/min；（區間內速度可任意設定）

16.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

17.恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

18.恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

19.有效拉伸空間：600mm

20.有效壓縮空間：600mm

21.有效試驗寬度：500mm；

22.主機外型尺寸（長×寬×高）：約790*490*2200mm；

23.電源：220V±10% 50HZ，2kW；

24.主機重量：約700kg。

試驗方法步驟簡述
